FEAPpv可执行文件使用指南

计算力学双语课程(Computational Mechanics course)中引入FEAP源程序的使用，本文档介绍编译好FEAPpv可执行文件exe的下载和使用方法，具体操作步骤如下：

(1) 根据用户个人电脑的操作系统，下载相应可执行文件exe（下文点击链接亦可下载）。下面以feappv31_win_64.exe进行操作展示。

(2)  到课程网站（http://www.wangyongliang.net/index for files download.htm）Documents栏下载算例文件EX1、EX2（下文点击链接亦可下载），文件可以文本文件形式打开、编辑和保存，其内容和说明见课件。

(3) 将(1)、(2)中下载的文件放到同一文件夹中，如下所示。

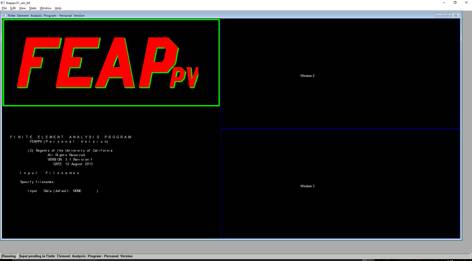

(4) 双击文件feappv31_win_64.exe，打开如下程序输入界面。

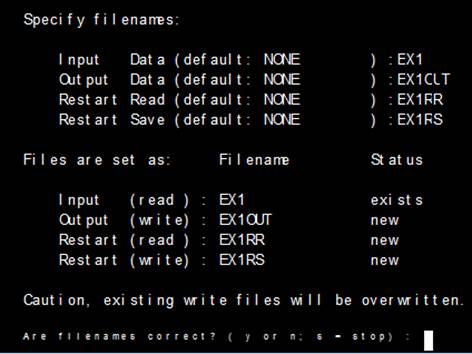

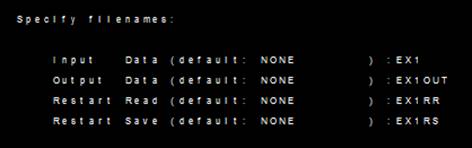

(5) 以算例EX1为例进行操作，分别依次输入如下文件名（EX1为算例名称，EX1OUT为计算结果保存文件），按回车键进行确认。

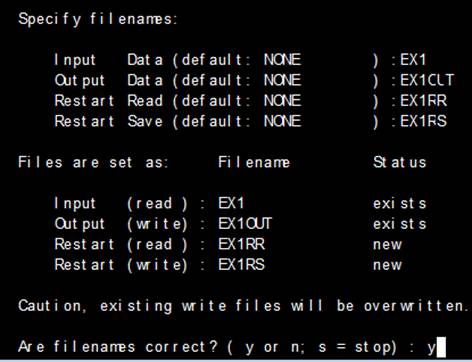

(6) 输入所有文件名后，展示所有文件信息。

(7)  在Are filename correct? (y or n)后输入y进行输入确认，之后进行求解。

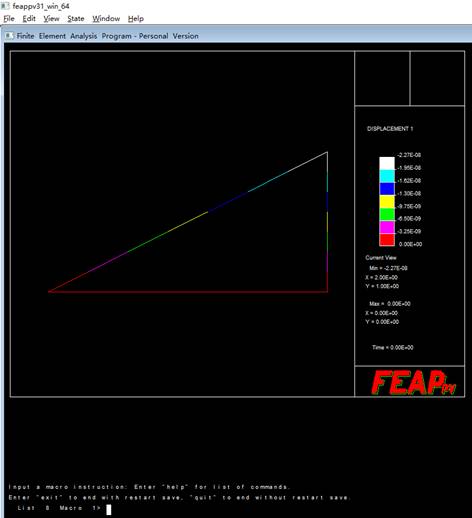

(8) 求解结束后，在如下后处理界面中展示结果。

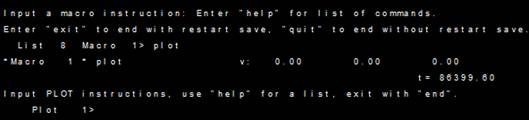

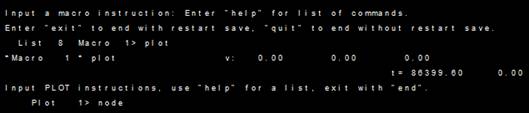

(9) sss输入plot，对结果展示进行控制。

(10)   随后出现如下界面，等待用户输入展示信息。

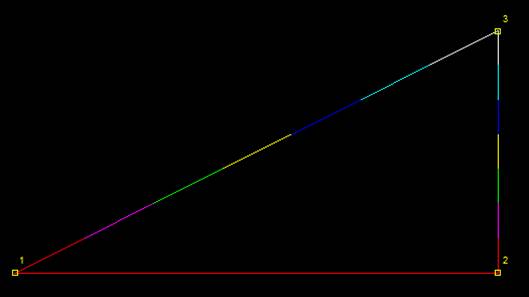

(11)   输入node，将有限元各节点在图中标记。

(12)   标记node结果如下所示。

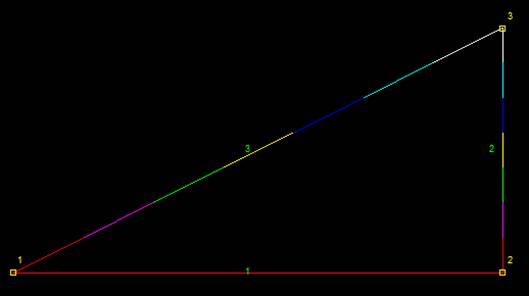

(13)   输入elem，将有限元各单元在图中标记。

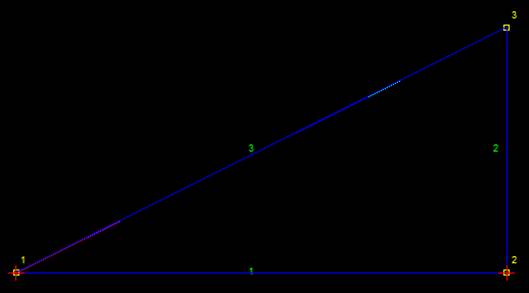

(14)   输入boun，将边界条件在图中标记。。

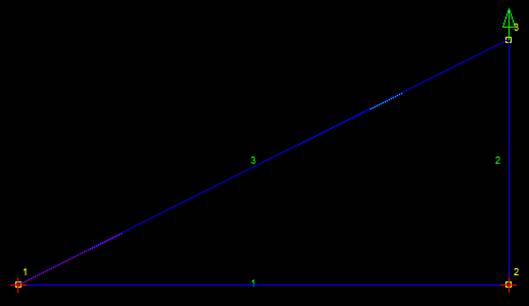

(15)   输入load，将外载荷在图中标记。

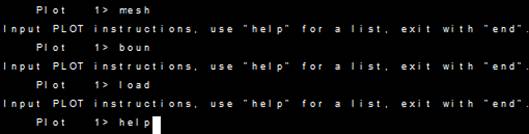

(16)   输入help，可以查看相关命令。

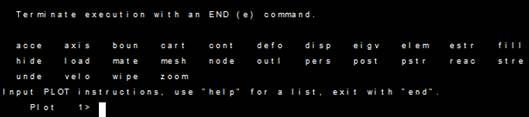

(17)   相关命令如下。

(18)   如输入stre，可查看EX1中杆件的轴向应力，结果如下所示

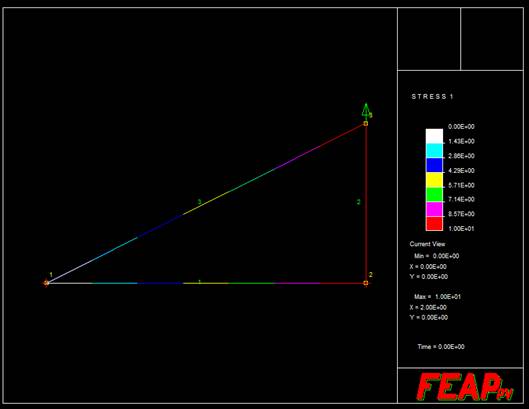

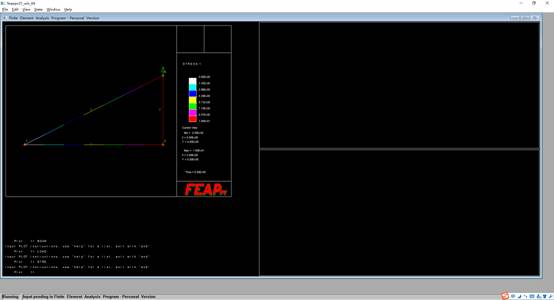

(19)   到此，这个输出界面如下所示，其中右面上、下两个窗口暂未用到，分别用于三维结果的各侧面展示。

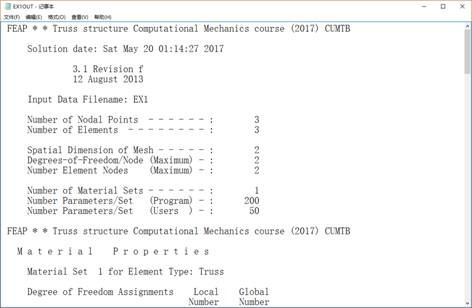

(20)   在当前文件夹下，新生成EX1OUT文件，采用文本文件格式打开，可见计算参入（节点数目、单元数目等）和计算结果（位移、应力等）信息。

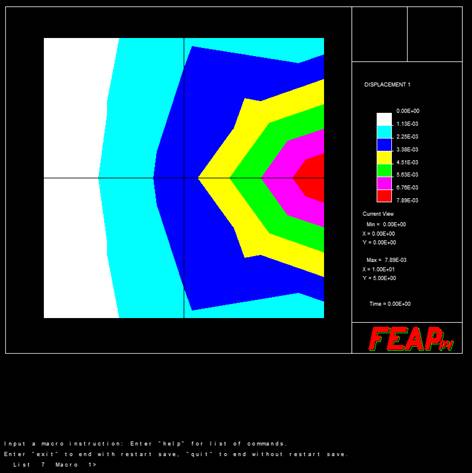

(21)   同理，参考以上操作可以实现EX2的计算，给出如下计算结果。

注：以上介绍FEAP可执行文件的下载使用方法，仅局限于本课程涉及到的应用，对于其它高级应用，请查找相关资料继续学习使用。

      Y.L. Wang

      2017.5
